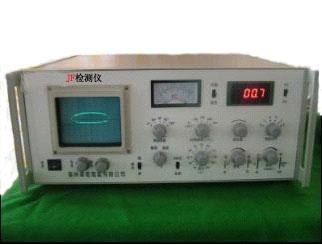

局部放电检测仪
达瑞电气为您推荐：
   电气设备产生局部放电时，会产生电磁波，电磁波在向外传播时会生成一个暂态的对地电压信号。这个信号的大小与局部放电的激烈程度及放电点的远近有直接关系。可以利用专门的探测器进行检测，这种探测器就是局部放电检测仪。

主要技术指标

1．可测试品的电容量范围6pF--250μF
2．检测灵敏度（见表一）
3、放大器频带：
①低端：10kHz、20kHz、40kHz任选
②高端：80kHz、200kHz、300kHz任选
4、放大器增益调节：粗调六档，档间增益20±1db；细调范围>20db
表一：
输入单元序号 调谐电容 单位 灵敏度（pC）
（不对称电路）
1 6-25-100 pF 0.02
2 25-100-400 pF 0.04
3 100-400-1500 pF 0.06
4 400-1500-6000 pF 0.1
5 1500-6000-25000 pF 0.2
6 0.006-0.025-0.1 μF 0.3
7 0.025-0.1-0.4 μF 0.5
8 0.1-0.4-1.5 μF 1
9 0.4-1.5-6.0 μF 1.5
10 1.5-6.0-25 μF 2.5
11 6.0-25-60 μF 5
12 25-60-250 μF 10
7R 电 阻 　 0.5
5、时间窗：
①窗宽：可调范围15°～150°;
②窗位置：每一窗可旋转0°～170°；
③两个时间窗可分别开或同时开。
6、放电量表：
指针式表头：对数刻度1-10-100 误差<±5%(以满刻度计)
线性刻度0-1000 误差<±5%(以满刻度计)
数字表头：以3&frac12;LED数字表显示0-100.0 误差<±5%(以满刻度计)
7、椭圆时基：
①频率50Hz、100Hz、150Hz、200Hz、400Hz
②椭圆旋转：以30°为一档，可作120°旋转。
③显示方式：椭圆——直线。
④高频时基椭圆可按输入电压（13∽275V）调节至正常大小，其摄取功率<1伏安。
8、试验电压表：
① 量程：100kV（可扩展）
② 显示：3&frac12;数字电压表指示
精度：优于±5%（以满刻度计）9、内、外零标功能
10、体积：500×500×210 mm
11、重量：约18kg

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
