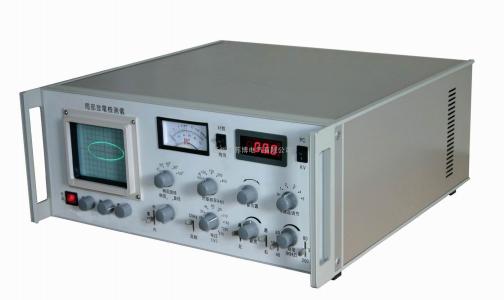

NRIPD-9A便携式局部放电测试仪-扬州达瑞点击次数：499
发布时间：2020-08-06 14:33:03 |
|---|
1. 无线同步技术锁定放电相位，方便现场巡检，识别放电、建立指纹图谱。
2. 独立双通道，每个通道集成光、电双输入模式，可灵活配置超声波、高频电流等多种局部放电传感器，对电缆等多种高压电气设备进行局部放电巡检及检测。
3. 壳体采用三层电磁屏蔽技术，适合在强电磁干扰环境下使用。
4. 内部所有板卡采用无引线连接，使抗震性、可靠性、移动使用性有很大提高。
5. 外部采用柔性抗冲击减震外套加固，所有端口配有保护套，适合现场使用。
6. 外层包装箱为高强度防水（IP67）柔性机箱，可抗强冲击。
7. 采用聚合锂电池供电，连续供电时间可达4小时。
8. 触摸屏式操作界面，操作更加简单、实用、功能专一化，测量分析集成化
9. 可同时对两种传感器检测到的信号进行综合分析（如：电信号和超声信号），确定放电性质。
10. 可选配高频电流传感器（HFCT）、超声传感器（AE），采集高压电气设备的放电信号。
11. 随时保存巡检记录，查阅局部放电历史数据、放电波形及趋势图。
| 测量通道： | 2个独立测量通道，每通道有1个光信号接口和1个电信号接口 | |
| 显示屏： | 5.7英寸真彩TFT触摸液晶显示屏；显示分辨率：640*480 | |
| 主机处理器： | CPU+FPGA | |
| 数据存储容量： | 256MB DDR2 | |
| 外部接口： | RS232接口, USB接口 ,RJ45网口, 充电接口, 2组电信号接口, 1路同步输入接口 , SD插卡槽 | |
| 信号输入接口方式： | 上入口；电信号：BNC；光信号：ST | |
| 采样率： | 12Bit | |
| 采样速率: | 5MHz～20MHz | |
| 检测灵敏度: | 标准局放检测 0.1pC 超声波（油中） 50pC 超高频传感器 50pC 高频脉冲电波（高频互感器） 50pC 声电组合传感器 50pc TEV 传感器 50pC |
|
| 测量范围: | 0.1pC～100nC | |
| 量程切换: | ×1,×10,×100,×1000,×10000（>100dB）5档 | |
| 本量程非线性误差: | 5% | |
| 测量频带: | HFCT：100kHz～100MHz AE： 10kHz～300kHz |
|
| 被试品的电容范围： | 6pF～250µF | |
| 试验电源频率范围： | 50HZ-400HZ | |
| 通讯接口： | USB,RS232，RJ45网口 | |
| 电源模式： | 电池供电或外置充电电源 | |
| 仪器电源： | 锂电池可充电 | |
| 仪器重量： | 3KG | |
