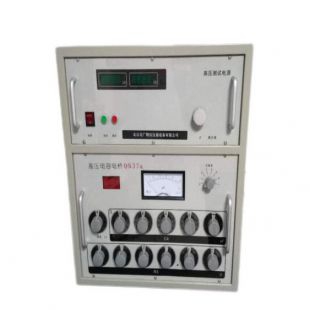

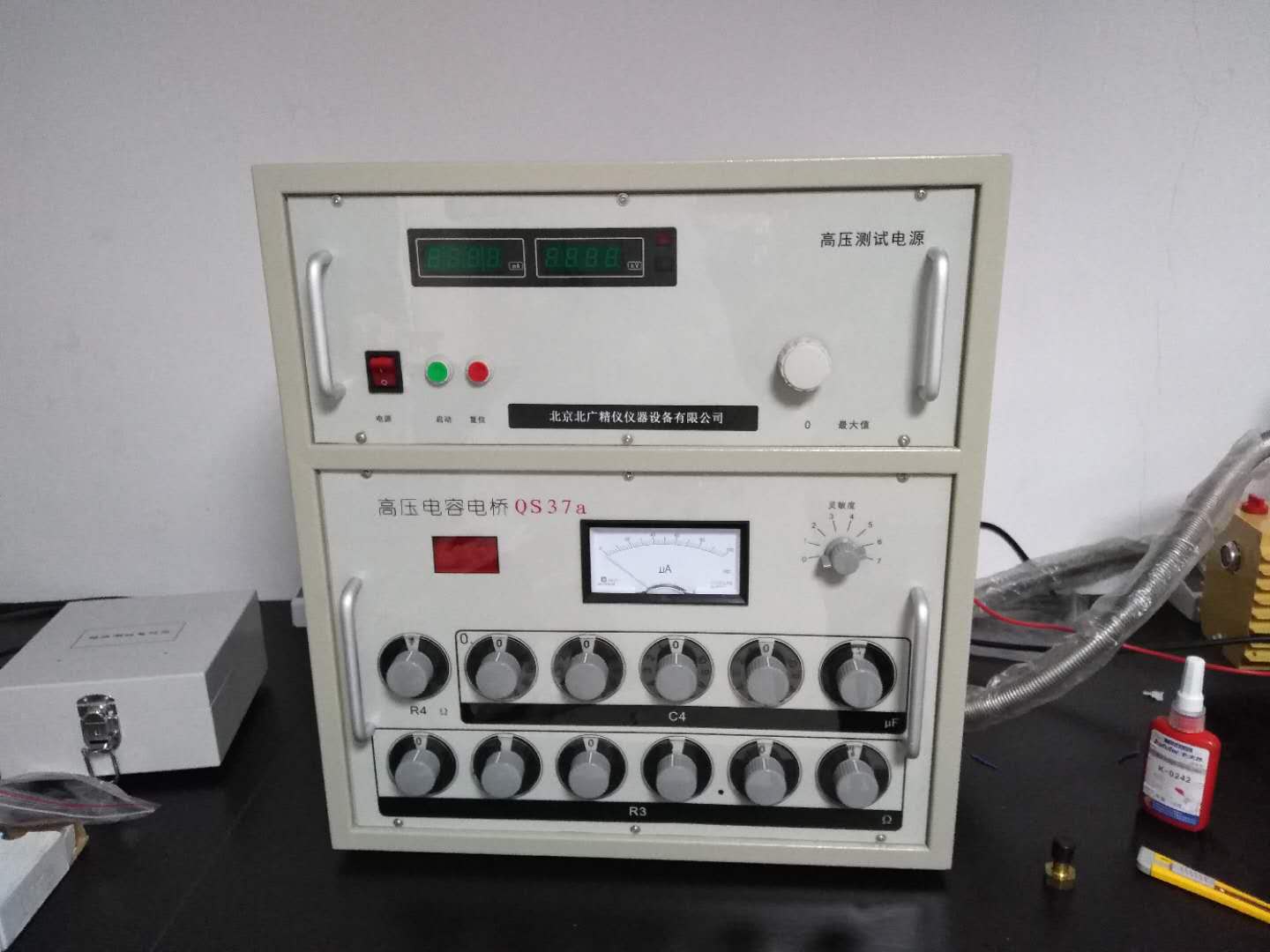

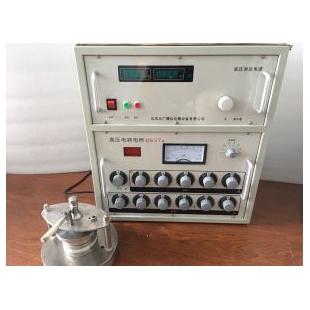

50HZ工频介电常数介质损耗测试仪

50HZ工频介电常数介质损耗测试仪1-2电桥的特点；l桥体内附电位跟踪器及指零仪，外围接线及少。

l电桥采用接触电阻小，机械寿命长的十进开关，保证测量的稳定性

l仪器具有双屏蔽，能有效防止外部电磁场的干扰。

l仪器内部电阻及电容元件经特殊老化处理，使仪器技术性能稳定可靠。

l内附高压电源精度3%

l内附标准电容损耗﹤0.00005，名义值100pF

50HZ工频介电常数介质损耗测试仪

频率范围 10KHz-70MHz 10KHz-100MHz 100KHz-160MHz

Q值测量范围 2～1023

Q值量程分档 30、100、300、1000、自动换档或手动换档

电感测量范围 4.5nH-10mH                         160M：1nH-140mH

电容直接测量范围 1～460pF                           160M:1pF-25uF

主电容调节范围 30～540pF                           160M:17-240pF

电容准确度 150pF以下±1.5pF；150pF以上±1%

型号频率指示误差 1*10-6 ±1

Q值合格指示预置功能范围 5～1000

使用条件 -15℃∽40℃ RH＜80%

抗干扰原理 变频法

电    源 AC 220V±10% 允许发电机

高压输出 0.5KV∽10KV 每隔0.1kV

电    源 AC 220V±10% 允许发电机

高压输出 0.5KV∽10KV 每隔0.1kV

  精    度 2%

  大电流       200mA

  容    量 2000VA

自激电源 AC 0V∽50V/15A 50HZ、60HZ单频

45HZ/55HZ   47.5HZ/52.5HZ

55HZ/65HZ   57.5HZ/62.5HZ

自动双变频

分 辨 率 tgδ: 0.001% Cx: 0.001pF

精    度 △tgδ:±(读数*1.0%+0.040%)

  △C x :±(读数*1.0%+1.00PF)

测量范围 tgδ 无限制

  C x 15pF ＜ Cx ＜ 300nF

   10KV Cx ＜ 40  nF

   5KV Cx ＜ 150 nF

   1KV Cx ＜ 300 nF

  CVT测试 Cx ＜ 300 nF

外型尺寸（主机）(mm) 350（L）×270（W）×270（H）

 外型尺寸(附件箱)(mm) 350（L）×270（W）×160（H）

存储器大小 200 组 支持U盘数据存储

重量（主机） 22.75Kg

 重量（附件箱） 5.25Kg

精    度 2%

大电流       200mA

容    量 2000VA

自激电源 AC 0V∽50V/1 50HZ、60HZ单频

45HZ/55HZ   47.5HZ/52.5HZ

55HZ/65HZ   57.5HZ/62.5HZ

自动双变频

9.分 辨 率 tgδ: 0.001% Cx: 0.001pF

7 精    度 △tgδ:±(读数*1.0%+0.040%)

  △C x :±(读数*1.0%+1.00PF)

8 测量范围 tgδ 无限制

  C x 15pF ＜ Cx ＜ 300nF

   10KV Cx ＜ 40  nF

   5KV Cx ＜ 150 nF

   1KV Cx ＜ 300 nF

  CVT测试 Cx ＜ 300 nF

10 存储器大小 200 组 支持U盘数据存储

11 重量（主机） 22.75Kg

 重量（附件箱） 5.25Kg

安全操作规程

1. 本仪器必须有专人负责保管，使用，非专职操作者应在使用前了解和熟悉本说明书，以免造成不必要的损失和事故。

2. 每次使用前应仔细检查接地线是否完好，确保以后方可通电使用。

3. 接通电源前应将灵敏度开关调到低位置。

4. 测量试品前应先对试品进行高压试验，证明在电桥工作电压下无噪声，电离等现象出现，然后才能进行测试（若试品己做过高压试验，该项可不必每次测量都做）。

5. 对试品施加高压时缓慢升高，不可以加突变电压。

6. 测试时操作人员必须集中思想，工作前做好一切准备工作，测试地点周围应有明显的标记或金属屏蔽围成高压危险区，以防止非操作人员闯入。

7. 在测量过程中，如有放电管发光时，则必须及时切断电源，仔细检查接线及试品都无击穿，待检查排除故障后，再进行高压测量工作。

（f）介电常数（ε）的计算

ε=Cx×h/0.08854÷A

Cx---放入样片后的电容量       单位（PF）

h---样片的厚度                单位(cm)

四端对测试端。用于连接四端对测试夹具或测试电缆，对被测件进行测量。电流激励高端(Hcur)；

电压取样高端(Hpot)； 电压取样低端(Lpot)； 电流激励低端(Lcur)。
