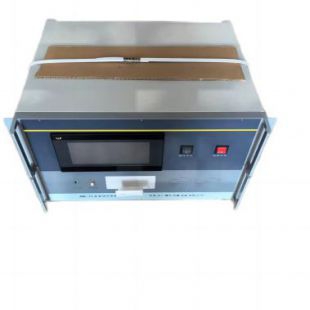

高压介质损耗测试仪

高压介质损耗测试仪技术指标（Cx, tgδ, ε直接显示）：

准确度： Cx:  ±（读数×0.5%+0.5pF）

tgδ: ±（读数×0.5%+0.00005）   分辨率0.000001

ε：    ±0.5%

抗干扰指标：  变频抗干扰（40-70Hz），大输入电流

常见设备的接线方法

1．仪器引出端子说明：

HV ——  仪器的测量引线高压端（带危险电压） 。

CX ——  正接线时试品电流输入端。

 ——  仪器的接地端，使用时与大地可靠相接

 .参考接线正接线、内标准电容、内高压（常规正接线）：

 正接线、外标准电容、外高压（高电压介损）：

 仪器功能简介

1． U盘插口--用来导出仪器存储的数据。

2． RS232接口--用来连接电脑，控制仪器，上传数据。

3． CX插座--是试品信号的测量输入端

4． 彩色触屏显示器--640*480分辨率，控制并显示菜单和各种提示信息及测量结果。

5． 打印机--打印测量数据。

6． CN插座--是外标准电容信号的测量输入端，使用内标准时此端空置。

7． 电源开关--整机电源的开启和关闭。

8．高压开关--负责仪器内部高压电源的启动与关闭。只有使用外高压时关闭，其余时候均应处于打开状态。

9．电源插座--交流220V±10%，50±1Hz电源输入口，带5A保险管。

10．接地端子--为接地线接线端子。

测试参数选择解释

1)测试频率：50.0±5.0Hz 代表使用45/55Hz双变频测试。当然也可选择别的。如果想单频比如50Hz测试，就可以选择为50.0±0.0Hz。此处频率数值在40-70Hz范围随意设置。

2)测试模式：正接线

3)测试电压：1000V （出厂设置为准，按客户配套测试电极为准，可自行调整） 代表测试电压数值。小100V，大10000V.此处电压值可以随意设置。

4)高压选择：内高压  代表使用内部高压电源。一般测试时候必须设置为内高压

5)标准选择：内标准  代表使用内部标准电容。一般测试时候必须设置为内标准。

外标准只有在使用外接标准电容的时候才使用。

注意：外标准，外高压都是在做大容量或高电压介损时候才使用。

   如若外接电流互感器，测试完毕后介损值直读，电容量为读数乘以外接互感器的变比值，固定线圈为1000匝，穿芯如果10匝的话就是1000/10=100倍的电容读数值。
