全自动介质损耗测试仪-扬州达瑞

 全自动介质损耗测试仪中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。 介质损耗测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

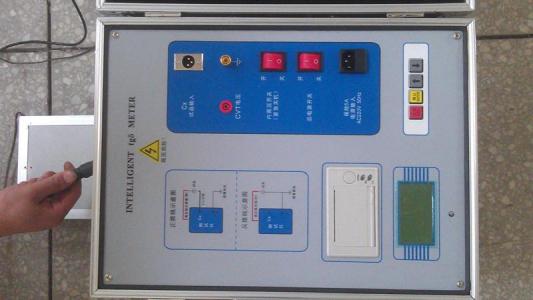

1． U盘插口--用来导出仪器存储的数据。

2． RS232接口--用来连接电脑，控制仪器，上传数据。

3． CX插座--是试品信号的测量输入端，正接线时由专用低压电缆连接，此电缆单层屏

蔽带特制鳄鱼夹，长8m，接试品低端。反接线时此端空置。

4． 彩色触屏显示器--640*480分辨率，控制并显示菜单和各种提示信息及测量结果。

5． 打印机--打印测量数据。

6． CN插座--是外标准电容信号的测量输入端，使用内标准时此端空置。

7． 自激法电流输出端--测量CVT时候专用端子，一般接辅助绕组dn。

8． 自激法电流输出端--测量CVT时候专用端子，一般接辅助绕组da。

9． 电源开关--整机电源的开启和关闭。

10．高压开关--负责仪器内部高压电源的启动与关闭。只有使用外高压时关闭，其余

时候均应处于打开状态。

11．电源插座--交流220V±10%，50±1Hz电源输入口，带5A保险管。

12．接地端子--为接地线接线端子。


产品参数

准确度： Cx: ±（读数×1%+1pF）

tgδ: ±（读数×1%+0.00040）

抗干扰指标： 变频抗干扰，在200%干扰下仍能达到上述准确度

电容量范围： 内施高压： 3pF～60000pF/10kV 60pF～1μF/0.5kV

外施高压： 3pF～1.5μF/10kV 60pF～30μF/0.5kV

分辨率： 最高0.001pF，4位有效数字

tgδ范围： 不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μA～5A

内施高压： 设定电压范围：0.5～10kV(可定制12kV)

最大输出电流：200mA

升降压方式：电压随意设置。比如5123V。

试验频率： 40-70Hz单频随意设置。比如48.7Hz

50±0.1Hz到50±10Hz自动双变频随意设置。

60±0.1Hz到60±1
