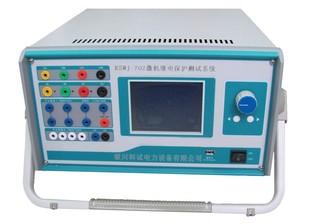

三相微机继电保护测试仪交流电流源
| 相电流输出（有效值） | 0--40A/相，精度0.5% |
| 三相并联输出(有效值) | 0--120A/三相同相位并联输出 |
| 相电流长时间允许工作值(有效值) | 10A |
| 每相*大输出功率 | 420VA |
| 三相并联电流*大输出功率 | 900VA |
| 三并电流*大输出允许工作时间 | 10s |
| 频率范围 | 0--1000Hz；精度：0.001Hz |
| 谐波次数 | 2--20次；相位：0--360°；精度：0.1° |
直流电流源
| 谐波次数 | 2--20次 |
| 相位 | 0--360° |
| 精度 | 0.1° |
交流电压源
| 相电压输出（有效值） | 0--125V/相；精度：0.5% |
| 相电压输出（有效值） | 0--125V/相；精度：0.5% |
| 线电压输出（有效值） | 0--250V |
| 相电压/线电压输出功率 | 75VA/100VA |
| 频率范围 | 0--1000Hz 精度：0.001Hz |
| 谐波次数 | 2--20次 |
| 相位 | 0--360° |
| 精度 | 0.1° |
直流电压源
| 相电压输出幅值 | 0--±150V；精度：0.5% |
| 线电压输出幅值 | 0--±300V |
开关量端子
| 相电压/线电压输出功率 | 90VA/180VA |
| 开关量输入端子 | 8对 |
| 空接点 | 1--20mA，24V 装置内部有源输出 |
| 电位翻转 | 0--6VDC为低电平; 15--250VDC为高电平 |
| 开关量输出端子 | 4对，空接点，遮断容量：110V/2A，220V/1A。 |
时间测量范围
| 范围 | 1ms--9999s |
| 测量精度 | 1ms |
体积重量
| 体积 | 455 (mm)×530 (mm)×220 (mm); 约30Kg |
| 电源 | AC220V±10%；50Hz；10A |
