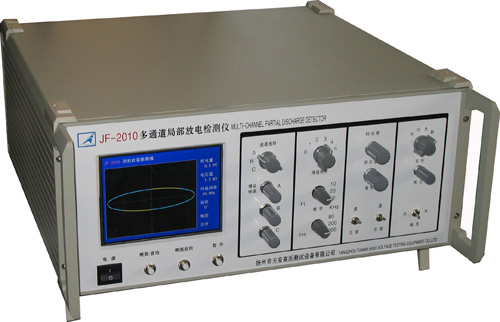

局部放电检测系统是电力设备绝缘的主要试验项目，局部放电量等参数则是评价电力设备质量的重要指标。根据国际及国内目前新技术进展而开发的JFD-2000A局部放电检测系统是获得成功的HTJF系列局放仪中的新一代成员。除继承上一代产品优点外，该产品还具备全程控自动校准、自动同步、自动电压记录、自动测量保存回放等功能，可测量如放电重复率n，平均放电电流I，平方率D等IEC-270所规定的各种局放参数，采用正弦、点阵等多种视图显示方式，新型数字滤波及干扰抑制功能，结合丰富的动态统计分析图谱，使现场干扰能够得到更有效的抑制，用户操作和诊断更加简便自如。随着软件的不断开发，其功能还不断拓展，如脉冲极性鉴别和平衡回路方式的局部放电测量等功能。
JFD-2000A局部放电检测系统就其检测方法、测量回路、技术性能参数完全符合新的GB7354及IEC-270“局部放电测量”标准要求。适用于各类高压电器设备的局放测量，覆盖全电压及容量等级，代表着国内数字式局放仪的先进技术。
| 测量通道 | A、B 2通道(能同时对放电信号进行采集) |
| 检测灵敏度 | 0.1pC |
| 测量频带 | 3dB带宽10kHz～300kHz |
| 程控滤波器设置档位 | 低端：10，20，40kHz |
| 高端：100，200，300kHz | |
| 增益动态范围 | 120dB |
| 采样速度 | 每通道0.1μs/点 |
| 采样精度 | 8位±1/2LSB |
| 测试电压频率 | 30，100，150，200，250Hz或任意Hz |
| 校准脉冲发生器 | HTJF-301 |
| 校准脉冲电压 | 10V，5V，2V，1V，0.5V，0.2V六档可调 |
| 校准电容 | 50pF，200pF两档可调 |
| 校准脉冲电压上升时间 | ＜60ns、脉冲宽度＞20μs |
| 校准脉冲电压下降时间 | ＞100μs |
| 校准脉冲相角可调范围 | 0～360度 |
| 局部放电峰值显示 | 0～10000pC |
| 元器件包装方式 | 长久可用的包装 |
| 工作电源 | AC 220V±10%，50Hz、功率＜100VA、保险0.5A |
