THz光束处理在THz应用中是非常重要的，目前人们主要通过抛物面镜和折射光学元件来实现。然而，衍射光学法开辟了全新的、完全不同的处理方法，可实现THz光束的空间转换。为满足THz范围内的衍射光学法要求，我们研发出了以下衍射光学产品：
—— THz 菲涅尔透镜
—— THz 光束分束器
参数规格
类型
THz Fresnel lenses
THz beam dividers
材料
高阻硅
机械直径
To 55 mm
光学直径
To 50 mm
厚度
1 mm
波长范围
60-250 um
衍射效率
40 %
80 %
镀膜
双面增透膜

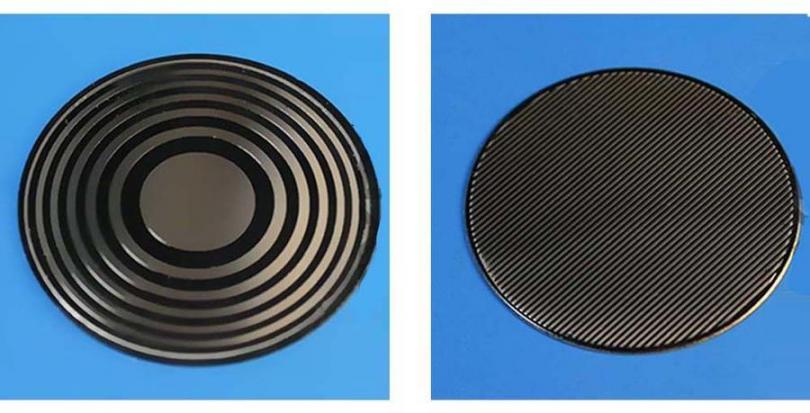

太赫兹菲涅尔透镜 太赫兹分束器

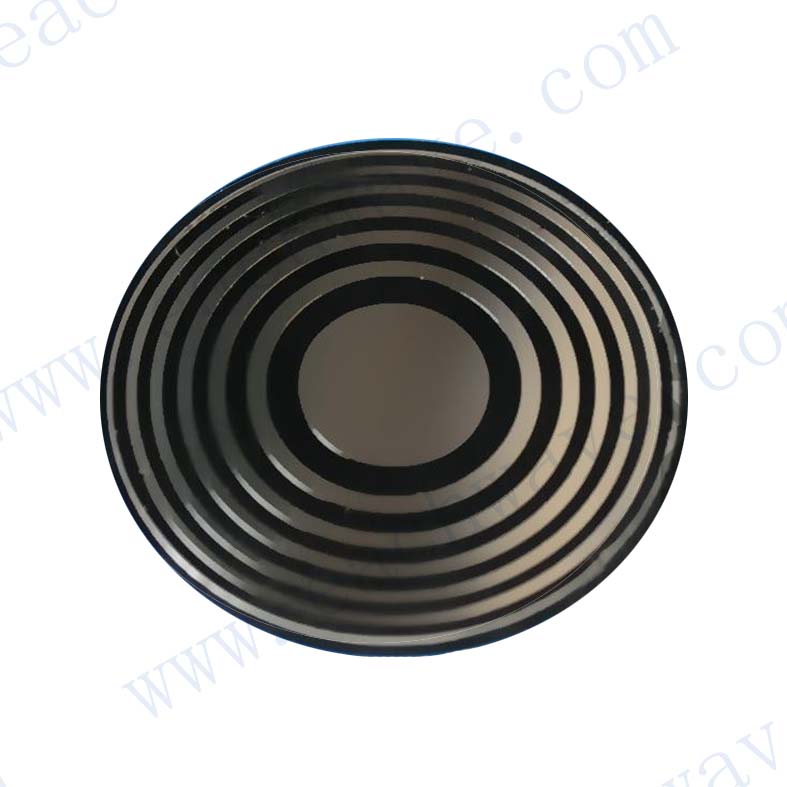

THz 菲涅尔透镜
菲涅尔透镜是最简单的聚焦单色THz光束的衍射元件，与折射透镜相比，他没有球面像差。我们可以提供焦距大于100mm的菲涅尔透镜。

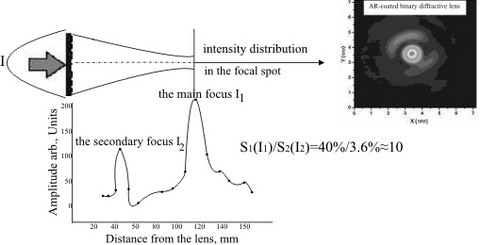

衍射透镜有两个焦距：一个主焦距，一个次焦距。主焦距I1/I的衍射效率是40%，次焦距I2/I的衍射效率<3.6%,这个已经在实验中得到了证明。
艾里斑的计算可以用公式：X= 1.22*λ*F/D，其中λ是操作波长，F是焦距，D是光学直径
THz 光束分束器 THz Beam Dividers
光束分数器可以将入射的THz光束分割成空间上功率不同的几个光束，±1级的衍射效率为40 (+/-2)%，其他级衍射光效率小于5%。操作光束的角度值可以从20°到80°改变。
资料下载
>>Download THz Diffractive Optical Elements Datasheet (PDF, 119 KB)
