GHPD1002开关柜局部放电测试仪
达瑞电气为您推荐：
产品概述

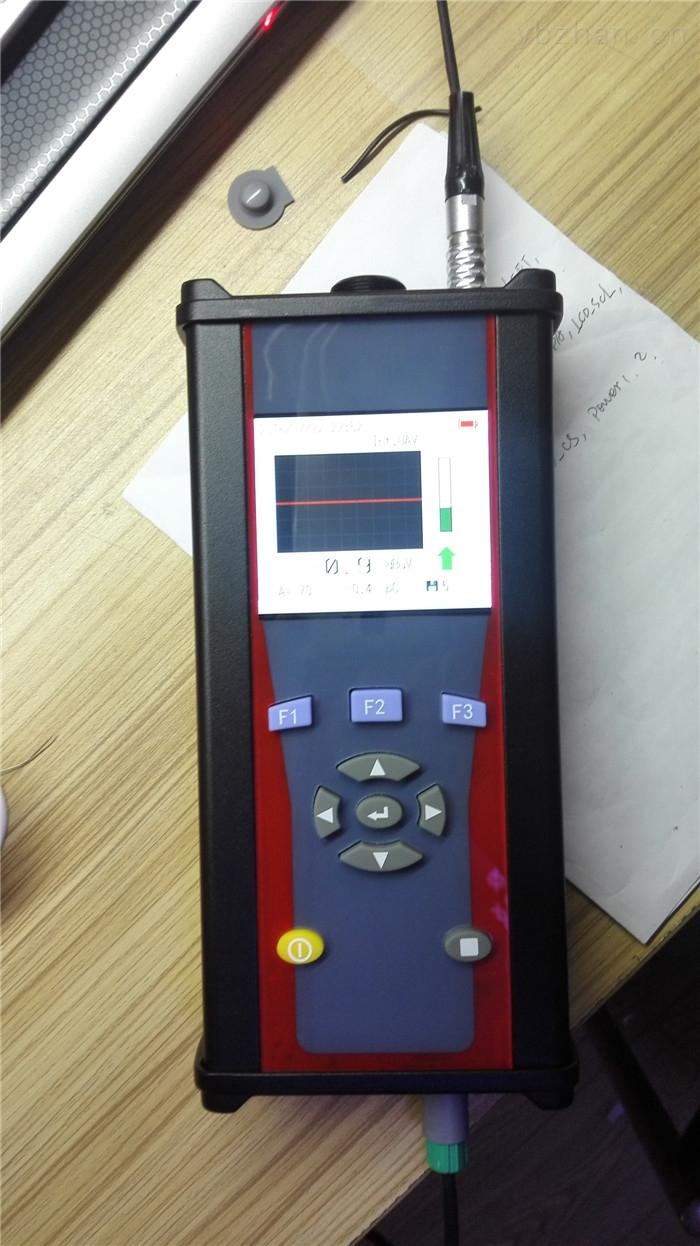

我司研发的GHPD1002开关柜局部放电测试仪是一台便携手持式仪器，集成了暂态对地电压、超声波两种检测模式，可以非常简便的检测中高压开关柜的潜在破坏性局部放电活动。定期的使用GHPD1002 UltraTEV开关柜局部放电测试仪检查运行中的中高压开关柜，可以有效查找出故障风险并及时检修维护避免故障。
功能特点
1. 内置进口超声传感器；电气故障在故障点产生超声波，超声波模式下通过耳机听取局部放电超声信号，以检查泄漏的方法扫描一片区域，各种特征振动声、爆音、嗡嗡声可以与不同的故障相关联。
2. 内置高精度TEV传感器，耦合局部放电产生的电磁信号，找出潜在的内部放电故障风险。
3. 超声模式（Ultra Mode）下，主界面显示局部放电幅值（dBuv），使用黄绿红三色提局部放电的严重程度，超声波频域分析图谱辅助分析放电50Hz相关性；同时可调节耳机听取音量（Vol）以及可提示调整合适的增益值（Gain）。
4. 暂态地电源模式（TEV Mode）下，主界面显示局部放电幅值（dB）；每个工频周期内的脉冲个数（P/cycle）、脉冲总数（Pulses）及放电强度等级（Level）。
5. 采用可充电锂电池供电，可保证设备持续工作6小时以上。
6. 界面显示使用真彩色LCD，电池电量实时提示；物理薄膜按键简单易用并配有外接高保真降噪耳机。
技术参数
1. 超声波传感器（AE）
测量范围 -7dB~70dB 分辨率 1dB
精度 ±1dB 灵敏度 -65dB
中心频率 40.0±1.0KHz 带宽 2.0KHz
2. 地电波传感器（TEV）
测量范围 0-60dB 测量带宽 3-100MHz
精度 ±1dB 最多每周期脉冲数 655
最小脉冲计数水平 1
3. 电池
内置电池 锂电池,3.7V,3500mAh 使用时间 大约6小时
充电时间 大约5小时 电池保护 过压过流保护
4. 电池充电器
额定电压 4.2V 充电输出电流 1A
使用温度 10℃-60℃ 使用湿度 <80%
5. 硬件
外壳 单色成型塑料 屏幕 240*320 TFT液晶显示屏
控制 6x按键 接口 USB接口；充电器接口；耳机接口；外接聚波器接口
耳机 高保真降噪耳机
6. 尺寸
仪器重量 0.25KG 仪器尺寸 178mm×75mm×30mm
箱体重量 2.3KG 箱体尺寸 415mm×330mm×170mm
注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
