三相微机继电保护测试仪

达瑞电气为您推荐：
简单介绍：

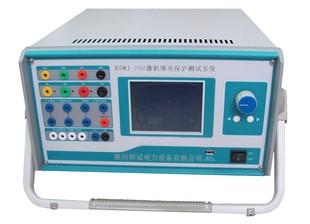

KD331微机继电保护测试仪KD331 微机继电保护测试仪是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率

三相微机继电保护测试仪交流电流源

相电流输出（有效值）	0--40A/相，精度0.5%
三相并联输出(有效值)	0--120A/三相同相位并联输出
相电流长时间允许工作值(有效值)	10A
每相*大输出功率	420VA
三相并联电流*大输出功率	900VA
三并电流*大输出允许工作时间	10s
频率范围	0--1000Hz；精度：0.001Hz
谐波次数	2--20次；相位：0--360°；精度：0.1°

直流电流源

谐波次数	2--20次
相位	0--360°
精度	0.1°

交流电压源

相电压输出（有效值）	0--125V/相；精度：0.5%
相电压输出（有效值）	0--125V/相；精度：0.5%
线电压输出（有效值）	0--250V
相电压/线电压输出功率	75VA/100VA
频率范围	0--1000Hz 精度：0.001Hz
谐波次数	2--20次
相位	0--360°
精度	0.1°

直流电压源

相电压输出幅值	0--±150V；精度：0.5%
线电压输出幅值	0--±300V

开关量端子

相电压/线电压输出功率	90VA/180VA
开关量输入端子	8对
空接点	1--20mA，24V 装置内部有源输出
电位翻转	0--6VDC为低电平; 15--250VDC为高电平
开关量输出端子	4对，空接点，遮断容量：110V/2A，220V/1A。

时间测量范围

范围	1ms--9999s
测量精度	1ms

体积重量

体积	455 (mm)×530 (mm)×220 (mm); 约30Kg
电源	AC220V±10%；50Hz；10A

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
