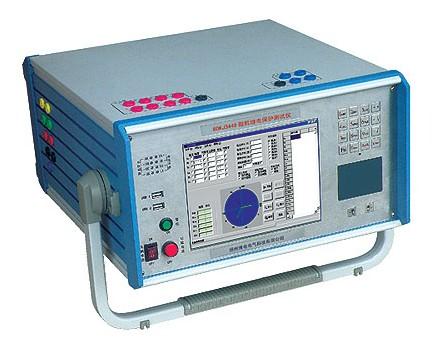

继保仪
达瑞电气为您推荐:

发展历史

继保仪是一个新型智能化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。　现代微机继电保护测试仪可分为两种形式，一种是采用传统的OCL功放，体积大，重量在25Kg左右，比较笨重，功放管工作在放大区，时间长了容易损坏，且动态范围窄，精度不高。另一种是采用开关电源，功放采用数字功放，体积小，重量轻，效率高，是继电保护测试仪的发展方向。　可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试，可模拟各种故障类型进行距离、零序保护装置定值校验和保护装置的整组试验，可自动扫描微机和数字型变压器、发变组差动保护比率制动曲线，具备GPS触发功能。　继电保护微机型测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，应用最新技术成果不断推出新型高性能微机继电保护测试装置是技术进步的必然趋势。继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着现代电力系统规模的不断扩大，对电力系统运行和管理的可靠性、高效性要求的不断提高，继电保护人员的测试工作变得更加频繁和复杂。在计算机技术、微电子技术、电力电子技术飞速发展的今天，应用最新技术成果不断推出新型高性能继电保护测试仪是技术进步的必然趋势，也是时代赋予我们的责任。继电保护测试仪是在参照中华人民共和国电力行业标准《继电保护微机型试验装置技术条件》（DL/T 624 ─ 1997）的基础上，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用可单机独立运行，亦可联接其它电脑运行的先进结构，主机内置高性能工控机和高速数字信号处理器，真16位DAC模块、新型模块式高保真大功率功放，自带TFT真彩色LCD显示器和嵌入式微机键盘。既可以单机独立操作，也可以连接笔记本电脑操作。操作功能强大，体积小，精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高。

用途

1．二次调度中所有单个元件的测试(电流、电压、时间、差动、平衡、负序、距 离、功率方向、反时限、频率、同期、重合闸等继电器)。　2．整组传动，能摸拟各种简单或复杂的瞬时性，永久性，转换性故障，可在基 波上叠加暂态直流分量。　3．能随意叠加各次谐波，叠加初始角及含量在线可控。　4. 可分相输出不同频率交流量、交直流两用。　5. 专用低周单元,可方便测试微机低周低压减载保护。　6．各种保护时间特性的自动扫描。功率及阻抗保护特性曲线的扫描。　7．微机主变保护差动比例及谐波制动特性的自动测试。　8．整组距离、零序、过流保护自动测试。　9．用户可编程测试单元，以满足特殊试验用途，例备自投装置的测试。　10．电机失磁失步、反激磁、逆功率及同期等各种保护的测试。

继保仪参数

◆ 交流电压输出
0～250V连续可调，最大输出容量600VA,过量程保护260V
◆ 交流电流输出
0～50A，0～100A连续可调
0～50A时，开路电压10V。
0～100A时，开路电压5V。过载保护动作电流120A。
◆ 直流电压输出
0～250V连续可调，最大电流2A，过量程保护260V,过载保护动作电流2.1A±5%。
◆ 直流电流输出
0～200mA　0～5 A连续可调
0～200mA时，开路电压48V，过载保护动作电流230mA。
0～5A时，开路电压24V,过载保护动作电流5.2A。
● 标准12路电流电压输出，灵活组织
可12路（6路电压、6路电流）同时输出
可6路电流或6路电压单独输出

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
