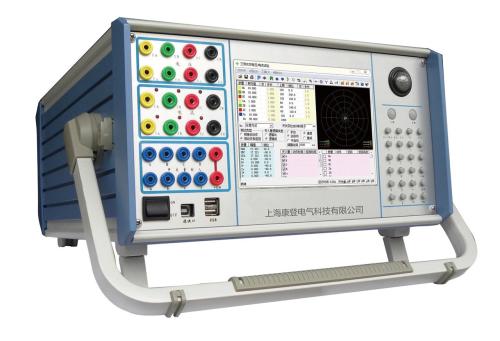

微机继保仪产品特征

• 1、满足现场所有试验要求。该微机继电保护测试仪具有标准的六相电流，六相电压同时输出，电流30A/相，电压125V/相。六相电流并联可达180A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便和完美。
• 2、各种技术指标达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
• 3、经典的WindowsXP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
• 4、本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
• 5、配备有超薄型工业键盘和光电鼠标，可以像操作普通PC机一样通过键盘或鼠标完成各种操作。
• 6、主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
• 7、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
• 8、本微机继电保护测试仪采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
• 9、可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
• 10、配有独立专用直流辅助电压源输出，输出电压分别为110V(1A)，220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。
• 11、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

• 产品参数 Product Parameters

  交流电流源

  幅值范围	6×(0～30A)/相；精度：0.5%
  六相电流并联输出最大值	180A
  相电流长期允许工作值	10A
  功率	300VA/相
  六相并联最大功率	900VA
  六相并联最大输出时允许工作时间	10s
  频率范围	0～1000Hz；精度：0.001Hz
  谐波次数	2～20次；相位：0～360°；精度：0.1°
