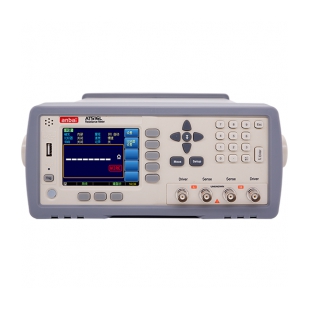

安柏AT516L直流电阻测试仪简介
AT516L直流电阻测试仪，采用高性能 ARM 微处理器控制和高密度SMD贴装工艺，具有 0.1%的准确度和 1μΩ~30KΩ的测量范围。电阻值以5位显示，具有 30000 读数，适用于继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等；AT516L标配RS232通讯接口，支持SCPI协议和Modbus协议（Modbus已经成为国家标准GB/T19582-2008）应用于自动分选系统完成全自动流水线测试。可方便用于PLC通讯控制实现生产线上的自动化操作。
特征
蜂鸣器报警
比较器分选
兼容SCPI指令集
键盘锁定功能
数据保持功能
规格
测量参数 | 直流电阻 |
基本准确度 | 0.1% |
测量范围 | 1μΩ～30KΩ |
信号源 | I-max：<1A |
量程 | 七量程自动和手动 |
测量速度 | 12次/秒,2次/秒 |
显示结果 | 直读、ΔABS、Δ%和分选结果 |
最大读数 | 30,000 |
校正 | 全量程内短路清零 |
比较器 | 一组比较器 |
触发方式 | 内部触发、手动触发、远程触发 |
接口 | RS232C接口 |
温度补偿 | 准确度：0.2°C 测温范围：0～80°C |
测试端 | 4端屏蔽（包括2个检测端和2个驱动端）和外屏蔽地端 |
电源要求 | 电压：198VAC～240VAC 频率：50Hz 功率：15VA |
尺寸与重量 | 外尺寸（mm）：264 (宽)x107(高)x350 (深) 内尺寸：216(宽)x88(高)x323(深) 重量：4kg |
附件 | ATL501:四端开尔文夹测试线 ATL108:RS232通讯线缆 |
可选附件 | ATL620: 米电阻四端夹具 |
其他 | 真彩色TFT-LCD显示 数据保持功能 中英文菜单 |
应用
测量各种高、中、低值电阻器
各种开关接触电阻
漆包线电阻
接插件接触电阻
继电器线包和触点电阻
变压器、电感器、电机、偏转线圈绕线电阻
焊点接触电阻
导线电阻
车、船、飞机的金属铆接电阻
印制版线条和孔化电阻
表征机电元件的低阻特性
