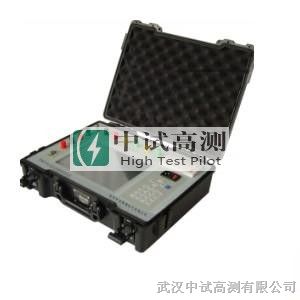

电流互感器bestpa特性测试仪

电流互感器bestpa特性测试仪

购买价格：0.00
点击次数：311
发布时间：2024-11-18 08:00:01
描述
电流互感器bestpa特性测试仪电流互感器bestpa特性测试仪电流互感器bestpa特性测试仪电流互感器bestpa特性测试仪

产品特点

1、*标准测量电流互感器与非标准测量电流互感器的1%-120%（S级）的规程误差（角差、比差）
2、*标准测量电流互感器与非标准测量电流互感器的1%-200%（S级）的任意误差（角差、比差）
3、测量与显示*标准测量电流互感器上限负荷与下限负荷下的标准以及任意误差（角差、比差）
4、测量与显示测量电流互感器两组实际任意负荷下的标准以及任意误差（角差、比差）
5、检测已知电流互感器的变比以及测量非已知电流互感器的变比
6、320*240大屏幕液晶显示，全中文界面。接线、操作简单，携带方便
7、可进行各种测量数据的存储和打印，方便用户查询
8、可以选配我公司现场便携式工作电源，方便现场不便取电源需要。
（充电可满足现场测试100只电流互感器）


产品参数

变比范围：
5A/5A～25000A/5A（5A/1A～5000A/1A） ±0.2%
误差测量范围：
5A/5A～10000A/5A（5A/1A～5000A/1A）
*限误差： ±0.05% 见下表：

  测量误差
额定电流 比差（±%） 角差（±′）
1% 0.15 10
5% 0.10 6
20% 0.08 4
100% 0.05 2
120% 0.05 2
200% 0.05 2
详细说明见“附一”
稳定度 0.03 2
详细说明见“附二”

直流电阻： 0.0-0.1Ω ±3%
0.1-50Ω ±1%
*二次负荷： 1Ω－25Ω ±2%
工作条件： AC 220V ±10%/50Hz ±2%
环境温度： 0－40℃
环境湿度： 25℃时<85%
整机重量： ≤5Kg
整机体积： 370mm×280mm×160mm


电流互感器接线安装方法

 电流互感器接线安装简介,电力*技术资料

ZS*-H电流互感器现场校验仪

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的*电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路*是闭合的，因此测量仪表和保护回路串联线圈的阻*很小，电流互感器的工作状态接近短路。 电流互感器的接线方式按其所接负载的运行要求确定。*常用的接线方式为单相，三相星形和不*星形。 安装简介如下： 1．二次回路导线排列应整齐美观，导线与电气元件及端子排的连接螺丝*须无虚接松动现象，导线绑把卡点距离应*合规程要求。 2．二次回路对地*缘应良好，电压回路和电流回路之间不应有混线现象。 3．按图施工，接线正确，导线两端编号标记应清楚，标号范围*合规程要求。 4．二次回路导线或电缆，均应采用铜线，电流互感器回路导线截面不应小于2.5mm2,电压互感器回路导线截面不应小于1.5mm2. 5.电流互感器出口*端子排应选用*电流端子，电流互感器不使用的二次绕组在接线板处应短路并接地。 6．电流及电压回路，均应在互感器二次侧出口处一点接地。电压回路应有熔断器保护。 7．盘、柜内二次回路导线不应有接头，控制电缆或导线中间亦不应有接头，如*须有接头时，应采用其所长的接线端子箱过渡连接。 8．电流互感器*性不能接反，相序、相别应*合设计及规程要求，对于差动保护用的互感器接线，在投入运行前*须测定两臂电流相量图以检验接线的正确性。
