大型工具显微镜

产品型号

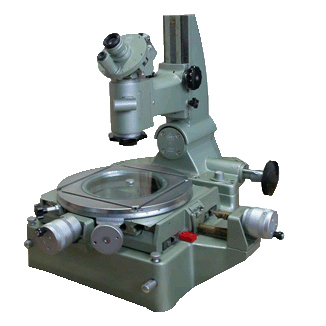

JGX-2大型工具显微镜

主要特点

1、检定样板、样板刀、冲模和凸轮的形状。

2、可测定螺纹的中径、外径、内径，测定螺距、螺形角、螺形角对螺纹轴的轮廓位置和螺纹形状（齿面的圆整性、平坦性、平直性）等。

3、可测定螺纹梳形车刀、螺纹铣刀的螺形角，各种样板铣刀的轮廓角和各种形状样板的角度等。

4、使用光学定位器测量内孔和各种槽的宽度。

5、使用双像目镜测量两孔间中心距离及零件上的狭缝、线段或具有对称图形之间的距离等。

6、使用圆弧轮廓目镜，可方便精确地测量半径0.1mm-100mm的圆弧尺寸。

技术参数

1、测量范围

纵向行程：应用测微螺杆0-25mm，应用测微螺杆及量块0-150mm

横向行程：应用测微螺杆0-25mm，应用测微螺杆及量块0-50mm

2、圆工作台：直径Φ280mm，360°旋转

3、显微镜立柱侧向倾斜范围：±12°

4、测角目镜角度分度范围：0-360°

5、轮廓目镜角度分度范围±7°

6、工作台和物镜间距：ZD200mm

7、光轴中心至立柱间距：ZD166mm

8、顶针架所允许的工件长度：不大于Φ39mm的工件最长315mm，不大于Φ85mm的工件最长235mm

9、工作距离与视场直径

物镜放大倍率

总放大倍率

工作距离

视场直径

1×

10×

≈78mm

≈21mm

3×

30×

≈69mm

≈7mm

5×

50×

≈49mm

≈4.2mm

产品规格

尺寸：900mm×600mm×550mm；重量：150kg
