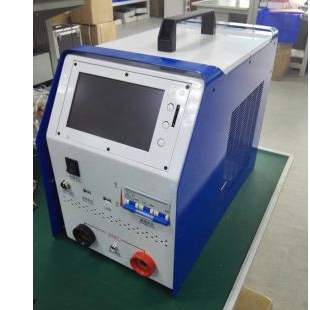

HDFD蓄电池放电测试仪

1.1    综述

本仪器是针对整组12V-600V蓄电池系列测试，不同规格型号对整组要求不同，具体根据仪表为准。单体电池电压为1.2V-12V的铅酸蓄电池组进行测试的专用仪器。仪器采用当前先进的测试技术原理，在新技术、新器件、新材料、新工艺的研究应用上取得了一系列突破，是根据国家有关测试与维护规程要求所设计，对蓄电池进行性能检测的专业测试仪器。该仪器放电功率大，体积小，重量轻，上位机数据管理软件功能齐全，大大减少了蓄电池日常测试维护的工作量。为电池和UPS电源维护提供全面科学的检测手段。

​1.2 主要功能特点

 l   仪器采用触摸屏操作，直接使用触摸笔或者手指即可操作界面。

 l   存储数据方式有内部存储和外部SD卡存储方式，自行选择。

  l  具有过压、过流、过热等保护功能。

   l   在线监测功能：在电池组处于在线放电、均充、浮充等状态下，对电池组进行实时的监测；

   l   放电测试功能：在电池组脱离系统后利用智能假负载进行恒流或恒功率放电，或者利用智能假负载与用户设备并接进行恒     流放电。设定好“放电电流”、“放电时间”、“放电容量”、“整组终止保护电压”、“等参数，测试仪便自动执行放电功能，并实时显示放电电流、电池已放容量、整组电压、放电时间等数据；放电测试过程中可对放电参数进行修改。当电池组达到终止放电电压设定值、终止放电容量设定值、终止放电时间设定值、可停止放电测试。

    l   在测试过程中当检测到整组电池异常、测试仪工作异常时，测试仪自动终止测试，以便对电池进行保护。测试仪采用监控部分与功率部分一体化设计，功率部分采用新型高功效器件。人性化的操作界面，操作简单，流程清晰，每一步操作均有简体中文提示。

    l   高亮度彩色屏幕液晶显示器，显示效果清晰优美。

    l   上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。

1.3技术指标：

l   环境条件

 工作温度：(-20～55)℃

  贮存温度：(-45～70)℃

  相对湿度：90%(40±2℃)

   大气压力：(70～106)kPa

l   外形尺寸： 500*450*350，整机重量：30kg

l   工作电源：交流单相AC220V±10%；频率：50Hz

l   充电模块工作电压：AC380V；频率：50Hz

l   蓄电池类型：铅酸蓄电池

l   蓄电池组标称电压：24V;48v;110V;220V（具体根据用户所购仪表的电压等级）

1) 充电电流：5A～150A （具体根据用户所购仪表的电流等级）

2)  放电电流：5A～150A （具体根据用户所购仪表的电流等级）

3)   恒流放电电压范围：9～28V ；40V～56V；84～135V; 96～270V（具体根据用户所购仪表的电压等级）

       l   稳压总精度：1%；稳流总精度：1%

l   单体电压类型： 2V、6V、12V

l   单体电压分辨率： 2V/6V：0.001V   12V:0.01V

l   显示方式：7寸彩色大屏幕LCD

l   效率：≥92％

l   功率因数：≥0.9

l   绝缘强度：输入对外壳和对输出≥AC1500V；输出对外壳≥AC500V

l   平均无故障时间(MTBF)：≥50000h

l   过热关机温度阈值：(80～85)℃
