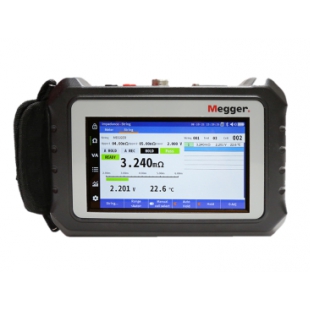

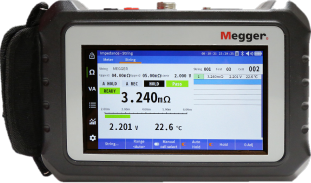

BITE5蓄电池测试仪
■ 支持电池放电测试
■ 测量电压高达 200 V 的电池上的阻抗
■ 支持铅酸电池、镍镉电池和锂离子电池
■ 测量高达 1000 V 的直流电压
■ 测量高达 600 V 的交流电压
■ 触摸屏设置和趋势分析
■ USB 和 microSD 卡
■ 测量交流电流和直流电流
说明
BITE5是一款用于测试铅酸电池、镍镉电池和锂离子电 池的电池测试仪。BITE5可以测量并记录电池电压、阻 抗和温度。此外，BITE5可以进行放电测试，同时还将 测量整个放电循环中的电压和电流。与此同时，BITE5 还可以测量整个放电循环的阻抗和温度。
电池阻抗测试
BITE5 将测量电池阻抗、电池电压和温度。装置触摸屏 上可显示记录数据的趋势分析。查看每次测试的数据趋势分析或每个电池的数据趋势分析。设置电压和阻抗 的通过、警告和失败限制。记录纹波电压、纹波电流和浮充电流，并通过 USB 或 SD 卡将记录的数据传输到 PowerDB 软件，然后创建自定义报告和自动分析。

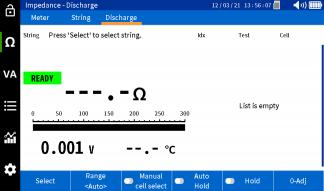

电池放电测试
BITE5 将在整个放电测试过程中记录每个电池的电压、直流电流、阻抗和温度。测量调试、测试结束时的平均 阻抗，并将其用作未来阻抗测试的限制。在 BITE5 触摸 屏上对记录的数据进行趋势分析，并查看每次测试的趋 势数据，或对每个电池的放电情况进行趋势分析。通过 USB 或 SD 卡将记录的数据传输到 PowerDB 软件，然后 创建自定义报告。
Solar 系统
测量并记录合路器直流电压。测量逆变器的输入和输 出。测试锂离子电池。
特性及优点
■检测铅酸电池（VLA 和 VRLA）、镍镉电池和锂离子 电池
n 测量电池阻抗
n 电池电压
n 电池温度
n 电池电压纹波
n 交流电流（纹波）
n 直流电流（浮充）
■ 支持放电测试
n 测量整个放电过程中的电池电压
n 测量整个放电过程中的电池温度
n 测量整个放电过程中的电池阻抗
n 测量整个放电过程中的直流电流
■ 测量高达 1000 V DC 的电池串电压
■ 测量高达 1000 V DC 的太阳能合路器接线盒电压
■ 测量高达 1000 V DC 的逆变器直流侧电压
■ 测量高达 600 VAC 的逆变器交流侧电压
■ 以无线方式将数据传输到 PowerDB
应用
■ 电池阻抗测试
■ 电池放电测试
■ 测量高达 1000 V DC 的太阳能合路器接线盒电压
■ 测量高达 200 V DC 的锂离子电池电压
功能详细信息

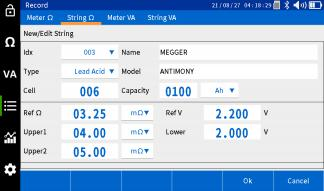

■ 创建电池串配置：

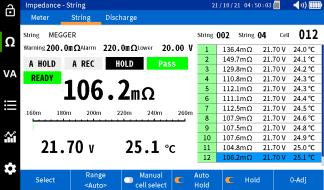

■ 阻抗测试：测量电池的阻抗、电压和温度
■ 阻抗测试：测量电池的阻抗、电压和温度

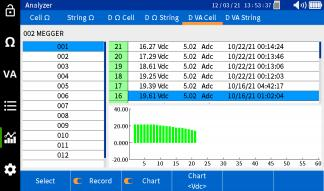

■ 查看单个电池数据：

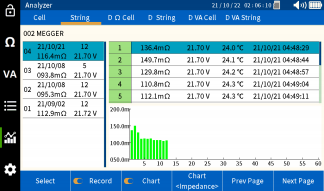

■ 查看电池串数据：
■ 测量电流 (DC/AC) 和纹波：

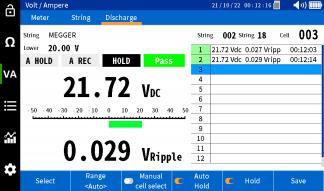

■ 测量高达 1000 V DC 和 600 VAC 的电压：
规格
输入功率
交流/适配器
输入 100 – 240 VAC (50/60 Hz) 输出 12 V DC（电流为 2.5 A 时） 电池
可充电锂离子电池组 > 5.4 Ah
额定电压 充电时间 电池续航时间 300 次充电/放电循环 内部阻抗 | 7.4 V 4 小时 > 8 小时 |
范围 | 分辨率 | 精度 |
3 mΩ | 1 μΩ | 读数的 +/- 1 % +/- 10 位 |
30 mΩ | 10 μΩ | 读数的 +/- 0.8 % +/- 10 位 |
300 mΩ | 100 μΩ | |
3 Ω | 1 mΩ | |
30 Ω | 10 mΩ | |
300 Ω | 100 mΩ |
电压 (DC/AC)
范围 | 分辨率 | 精度 |
5 V DC | 0.001 V | 读数的 +/- 0.5 % +/- 5 位 |
50 V DC | 0.01 V | |
500 V DC | 0.1 V | |
1000 V DC | 1V | |
5 VAC | 0.001 V | 读数的 +/- 0.75 % +/- 10 位 (40 Hz – 100 Hz) |
50 VAC | 0.01 V | |
500 VAC | 0.1V | |
600 VAC | 1V |
电流 (DC/AC)
范围 | 分辨率 | 精度 |
4 A DC | 0.001 A | 读数的 +/- 0.5 % +/- 5 位 +（CT 容差） |
40 A DC | 0.01 A | |
400 A DC | 0.1 A | |
1000 A DC | 1 A | |
4 AAC | 0.001 A | 读数的 +/- 0.75 % +/-10 位 +（CT 容差） |
40 AAC | 0.01 A | |
400 AAC | 0.1 A | |
1000 AAC | 1 A |
温度
范围 | 分辨率 | 精度 |
10 °C ~ 100 °C | 0.1 °C | +/-1 °C +/- 2 位 |
纹波电压
范围 | 分辨率 | 精度 |
0-5 V | 0.001 V | 读数的 +/- 0.5 % +/- 10 位 (40 Hz – 10 KHz) |
可重复性 记录容量 内存
环境条件 工作温度 存储温度 充电温度： 相对湿度 工作海拔高度 防护等级 显示屏（发射器 和接收器） 安全/EMC/振动/合规性 | 0.1 %，2 σ 8 G 至 16 G 闪存 阻抗记录：zui多 1000 条记录 VA 记录：zui多 512 条记录 0 ~50 °C (32~122 °F) -20 ~50 °C (-4~122 °F) 10 ~40 °C (50~104 °F) 10 ~ 85 % NC（非冷凝） 0 ~ 2000 m（非工作： 0 ~ 10 000 m） IP54 160 x 90 mm 触摸屏 |
符合以下要求：IEC61010-1、CE、UKCA、CAT IV（600V 时）
CAT 等级： 500 VCAT III，污染 程度 2
冲击和振动 EN61010-1 EN60529
IEC61010-1:2010（第 3 版）
EN61010-1:2010（第 3 版） IEN61326-1:2013
EN55011/A1:2010（A 类）
EN61000-3-2:2014 EN61000-3-3:2013 重量/尺寸
尺寸 240 x 160 x 65 mm
(9.45" x 6.30" x 2.56")
重量 0.9 kg (1.98 lbs)

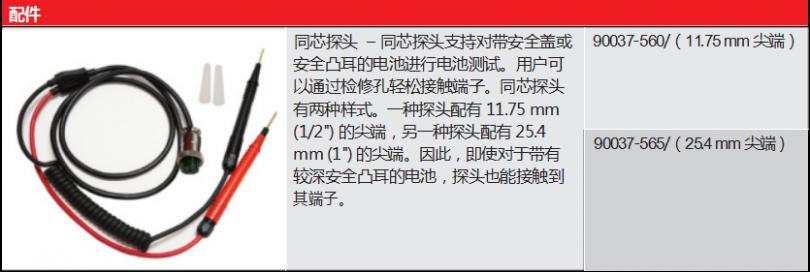

订购信息 | |||||||||||||||||||||||||||||||||
项目（数量） 产品目录号
| 项目（数量） 产品目录号
| ||||||||||||||||||||||||||||||||
