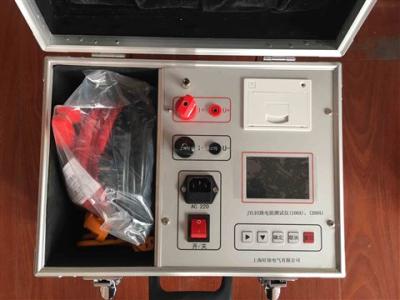

接触回路电阻测试仪
达瑞电气为您推荐：
GHHL接触回路电阻测试仪又称回路电阻测试仪还称大电流微欧计。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用国家标准GB736所推荐的标准电流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

种类和用途

回路电阻测试仪：接地电阻表用途及适用范围： 接地电阻适用直接测量各种接地装置的接地电阻值，亦可供一般低电阻的测量，四端钮（0～1～10～100Ω规格）还可以测量土壤电阻率.。
回路电阻测试仪 ：单钳回路电阻测试仪
单钳回路接地电阻测试仪性能及特点： 独特单钳设计，可避免双钳式两探头之间相互干扰的误差 不必打辅助地桩，直接钳住即可测量。
回路电阻测试仪：通用接地/绝缘电阻测试仪
测试方法有很多：双钳接地电阻测试、四极接地电阻测试、土壤电阻率测试、绝缘电阻测试、 交直流电阻测试仪压测试、电流有效值测试。
回路电阻测试仪 ：接地阻抗测试仪
钳式接地电阻计系列量测时，不必使用辅助接地棒，也不须中断待测设备之接地，只要钳夹住接地线或棒，就能量测出对地电阻达0.1Ω。也能作电流量测。
回路电阻测试仪：环路电阻测试仪
微处理器控制，具有高精度和高可靠性。 三个指示灯检查接线状态是否正确。 直读短路保护电流和接地故障电流。测试电阻过热时会自动锁定。
回路电阻测试仪：型数字式接地电阻测试仪
本测试仪专门用来测量各类电器设备、避雷针等接地装置的接地电阻值。产品系全电子式仪表，关键电路是美国德克萨斯仪器公司生产的集成电路组装而成。测试原理先进。
回路电阻测试仪 ：双钳口接地电阻测试仪
具有多种接地电阻测量方法： 无辅助极 /三极 /四极 /而极法－－－－适合多种测量环境 *测量范围宽：0.002Ω—300KΩ－－－－满足多种要求。
回路电阻测试仪 ：接地电阻测试仪

工作原理

回路电阻测试仪运用脉宽调制式高频开关电源提供大于100A的测试电流，按下测量键时，高频开关电源输出大于100A以上的测试电流，与此同时采样电路开始采样，取得的信号经放大器放大，由A/D转换器将模拟信号转换成数字信号后，再经微处理器对数据进行滤波、运算、处理，最后送显示器显示出此次测量的电流和电阻值。显示10秒钟后，系统自动复位。当被测的回路电阻值小于400μΩ时，测量的最小分辨率为0.1μΩ，当被测的回路电阻值大于400μΩ时，测量的最小分辨率为1μΩ。
开关回路电阻测试仪测试原理：
1. 工频交流电源整流后转变成15KHz高频电源，再变压整流成低压直流电源，反馈信号取至于负载电阻上的压降。经处理后调整高频电流的脉冲宽度，即采用脉冲调宽技术来达到自动恒流的效果。
2.当直流100A测试电流通过被测电阻时，产生压降，同时通过机内标准电阻产生压降。精度高于一般的电桥测试。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
